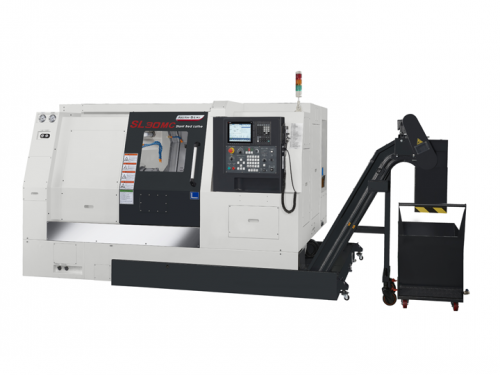

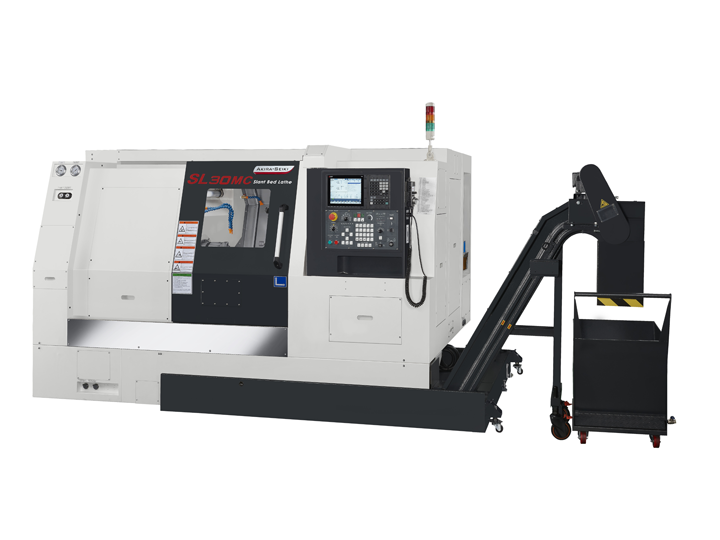

臥式車床加工機-SL30MC

產品特性 :

高速車床，SL 系列 (X+Z+C) - 三軸車/銑效益型機款

詢價返回

上一筆下一筆

產品規格
影片
型錄下載

		SL25MC	SL30MC	SL35MC	SL40MC
		SL25MC	SL30LMC	SL35LMC	SL40LMC
控制系統		AKIRA Mi:845 (Fanuc G code compatible)
應用		X+Z+C
加工能力
最大床台旋徑	mm / inch	530 / 20.9	600 / 23.6	650 / 25.6	750 / 29.5
最大橫台上旋徑	mm / inch	350 / 13.8	400 / 15.7	450 / 17.7	550 / 21.7
最大切削直徑	mm / inch	280 / 11	330 / 13	360 / 14.2	550 / 21.7
最大切削長度	mm / inch	380 / 15	540 / 21.26	540 / 21.26	830 / 32.7
最大切削長度	mm / inch	380 / 15	940 / 37	940 / 37	1380 / 54.3
夾頭尺寸	inch	8*	8" STD 10" OPT	10" STD 12" OPT	15" STD 18" OPT
通孔徑	mm / inch	52 / 2	65 / 2.6	78 / 3.1	103 / 4.1
主軸
最高轉速	RPM	5000	4500	3500	2500
主軸最大馬力(峰值)	HP	17	24	30	60
主軸最大扭力(峰值)	N-m	202	305	727	2944 (gear box)
主軸鼻端	-	A2-6	A2-6	A2-8	A2-11
行程/ 進給速率
X軸行程	mm / inch	195+5 / 7.6+0.2	220+5 / 8.6+0.2	235+5 / 9.2+0.2	285+25 / 11.2+1
Z軸行程	mm / inch	435 / 17.1	600 / 23.6	600 / 23.6	900 / 35.4
Z軸行程	mm / inch	435 / 17.1	1000 / 39.4	1000 / 39.4	1450 / 57.1
切削進給 X/Z	M / min Ipm	10 / 394	10 / 394	10 / 394	10 / 394
刀塔
刀庫型式	station	12	12	12	12
外徑持刀座尺寸	mm / inch	VDI30	VDI40	VDI40	BMT65
搪孔持刀座尺寸	mm / inch	ER25	ER32	ER32	ER4O
動力刀塔驅動馬達	kw / HP	3.7 / 5.5	3.5 / 5.5	3.5 / 5.5	5.5 / 7
動力刀位最高轉速	rpm	5000	4000	4000	4000
定位時間 ( 相鄰刀 )	sec.	0.52	0.52	0.52	0.57
尾座
刀位數	mm / inch	100 (選配)	100 / 3.9	100 / 3.9	100 / 3.9
外徑持刀座尺寸	mm / inch	410 / 16.1 (選配)	570	570	900 / 35.4
外徑持刀座尺寸	mm / inch	410 / 16.1 (選配)	970	970	1450 / 57.1
搪孔持刀座尺寸	-	MTA (選配)	MT4	MT4	MT5
精度
定位精度	mm / inch	0.01 / 0.0039	0.01 / 0.0039	0.01 / 0.0039	0.01 / 0.0039
重複精度	mm / inch	±0.003 / ±0.0012	±0.003 / ±0.0012	±0.003 / ±0.0012	±0.003 / ±0.0012
一般
水箱容量	liter / gal	160 / 42	240 / 52.8	270 / 59.4	280 / 61.6
排屑方式	-	Drawer (STD) Conveyor (選配)	Drawer (STD) Conveyor (選配)	Drawer (STD) Conveyor (選配)	Drawer (STD) Conveyor (選配)
電力需求	kVA	30	30	30	35
佔地面積(寬X深)	m㎡ / inch2	2450 x 1500 / 97 x 59	2930 x 1745 / 115.3 x 69	3050 x 1844 / 120 x 73	3050 x 2165 / 153.5 x 85
佔地面積(寬X深)	m㎡ / inch2	2450 x 1500 / 97 x 59	3330 x 1745 / 131.1 x 69	3450 x 1844 / 135.8 x 73	3450 x 2165/ 177.9 x 85
重量	kgs	4050	5670	6100	6700
重量	kgs	4050	5905	7110
