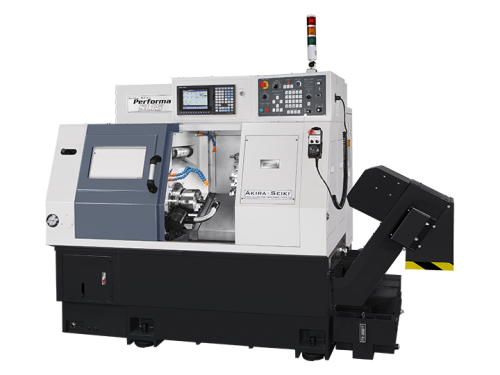

臥式車床加工機-SL15

產品特性 :

高速車床，SL (L) 系列 (X+Z) - 二軸效益性機款

詢價返回

上一筆下一筆

產品規格
影片
型錄下載

		SL15	SL20	SL25
控制系統		AKIRA Mi:845 (Fanuc G code compatible)
應用		X+Z
加工能力
最大床台旋徑	mm / inch	450 / 17.7	450 / 17.7	530 / 20.9
最大橫台上旋徑	mm / inch	290 / 11.4	290 / 11.4	350 / 13.8
最大切削直徑	mm / inch	290 / 11.4	290 / 11.4	350 / 13.8
最大切削長度	mm / inch	200 / 7.9	330 / 13	400 / 15.7
夾頭尺寸	inch	Collet CR42 / 5C	6"	8"
通孔徑	mm / inch	42 / 1.7	45 / 1.8	52 / 2
主軸
最高轉速	RPM	6000	6000	5000
主軸最大馬力(峰值)	HP	24	24	17
主軸最大扭力(峰值)	N-m	137	137	202
主軸鼻端	-	A2-5	A2-5	A2-6
行程/ 進給速率
X軸行程	mm / Inch	150+15 / 5.9+0.59	150+15 / 5.9+0.59	195+15 / 7.7+0.5
Z軸行程	mm / Inch	220 / 8.7	350 / 13.8	435 / 17,1
快速進給 X/Z	m / min Ipm	36 / 1417	36 / 1417	36 / 1417
切削進給 X/Z	m / min Ipm	10 / 394	10 / 394	10 / 394
刀塔
刀庫型式	station	10	10	12
外徑持刀座尺寸	mm / inch	20 / 0.79	20 / 0.79	20 / 0.79
搪孔持刀座尺寸	mm / inch	25 / 0.98	25 / 0.98	32 / 1.26
動力刀塔驅動馬達	kw / HP	-	-	-
動力刀位最高轉速	rpm	-	-	-
定位時間 ( 相鄰刀 )	sec.	0.5	0.5	0.35
尾座
刀位數	mm / inch	-	80 / 3.1	100 / 3.9 (選配)
外徑持刀座尺寸	mm / inch	-	210 / 8.3	410 / 16.1 (選配)
搪孔持刀座尺寸	-	-	MT3	MT4 (選配)
精度
定位精度	mm / inch	0.01 / 0.0039	0.01 / 0.0039	0.01 / 0.0039
重複精度	mm / inch	±0.003 / ±0.0012	±0.003 / ±0.0012	±0.003 / ±0.0012
一般
水箱容量	liter / gal	120 / 32	120 / 32	160 / 42
排屑方式	-	Drawer (STD) Conveyor (選配)	Drawer (STD) Conveyor (選配)	Drawer (STD) Conveyor (選配)
電力需求	kVA	20	22	25
佔地面積(寬X深)	inch	1170x 1338 / 69.7 x 53	1170x1338 / 69.7 x 53	2450x 1500 / 97 x 59
重量	kgs / lb	2500	2600	4000
重量	kgs / lb	5512	5732	8378
