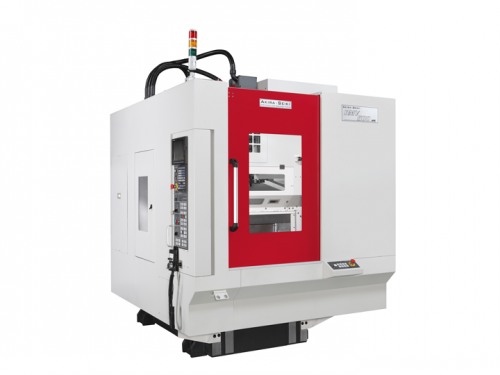

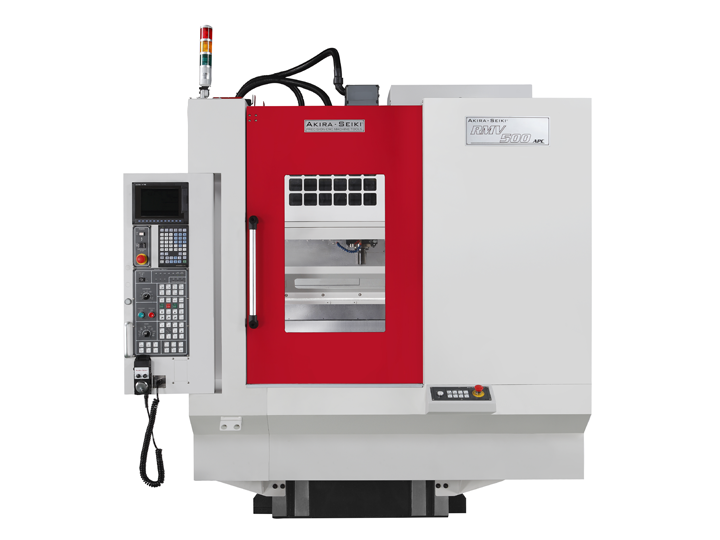

RMV500APC-高効率デュアルテーブル交換ディスク

製品の特徴 :

大量生産に適しており、交換金型と組み合わせたアルミ鋳造により、大量生産を加速し、給油時間を短縮できます。

    高効率ダブルテーブル交換ディスクシリーズ
    RMV500APC RMV700APC
制御システム   AKIRA M:845 /(FANUC Gコード互換)
仕事の範囲
X軸 mm /インチ 500 /19.69 700 / 27.56
Y軸 mm /インチ 300 / 11.81 400 /15.75
Z軸 mm /インチ 280 / 11.02 400 / 15.75
スピンドルノーズから作業台 mm /インチ 150〜430 / 5.91〜16.93 200〜600 / 7.87〜23.6
ディスク仕様
作業机サイズ mm /インチ 500×300 /
19.69 x 11.81
700 x 400 /
27.56 x 15.75
最大積載量 kgs / lb 100 / 220.46 160 / 352.74
スピンドル仕様
最大スピンドルモーター出力(ピーク値) HP 6(加速:20 HP) 12(加速:15 HP)
主軸速度 RPM 24,000(OPT) 24,000(OPT)
スピンドルテーパー - BT30 / HSK40A(OPT) BT40 / HSK63(OPT)
冷却方法 - 空冷 空冷
送り速度
早送りX / Y / Z M /分IPM 60 / 60 / 72
2362 / 2362 / 2834
48 / 60 / 72
1889 / 2362 / 2834
切削送りX / Y / Z M /分IPM 10 / 10 / 10
394 / 394 / 394
10 / 10 / 10
394 / 394 / 394
正確さ
ポジショニング mm /インチ 0.012 / 0.00047 0.012 / 0.00047
繰り返し位置決め mm /インチ ±0.005 / ±0.0002 ±0.005 / ±0.0002
自動工具交換装置
ツールマガジン容量 - サーボ24T + 1 サーボ24T + 1
サーボ40T + 1(OPT)
工具径 mm /インチ 50 / 1.97 75 / 2.95
工具長 mm /インチ 175 / 6.89 200 / 7.87
ツール重量 キログラム / ポンド 2.5 / 5.51 4.5 / 9.92
工具交換時間 秒。 TT:0.7
CC:1.9
TT:1.9
CC:3.4
その他の
水タンク容量 リットル / ガロン 150 / 39.63 150 / 39.63
基本的な電気 kVA 10 25
空気圧源 Mpa / psi 0.5 / 72.5 0.5 / 72.5
床面積(幅×奥行) mm /インチ 1500 x 2777 /
59.06 x 109.33
1900 x 3144 /
74.8 x 123.78
重量 kgs / lb 4200 5600
9259.41 12345.88
