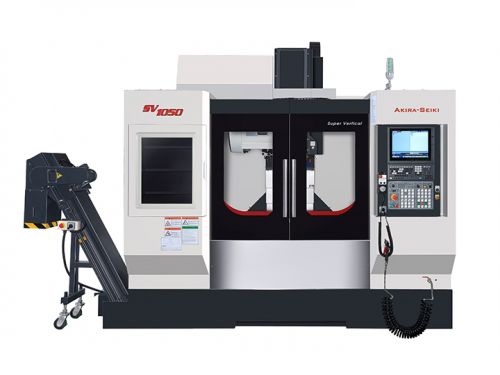

SV1050-立形マシニングセンター

製品の特徴 :

AKIRA超高性能
15,000rpm
42HP

    SV815 SV1050 SV1300
制御システム アキラM:845
脳卒中
X軸移動量 mm / インチ 815 / 32 1050 / 41.3 1300 / 51.2
Y軸移動量 mm / インチ 540 / 21.3 540 / 21.3 540 / 21.3
Z軸移動量 mm / インチ 560 / 22 560 / 22 560 / 22
スピンドルノーズから作業台 mm / インチ 75〜635 / 3〜25 75〜635 / 3〜25 75〜635 / 3〜25
スピンドル中心からコラムトラックサーフェス mm / インチ 550 / 21.7 550 / 21.7 550 / 21.7
ワークベンチ
テーブルサイズ(L x W) mm /インチ 950×480 /
37.4 x 19
1200 x 480 /
47.2 x 19
1450×480 /
57 x 19
Tスロットサイズ mm /インチ 18 x 80 x 5スロット/
0.7 x 3.15 x 5スロット
18 x 80 x 5スロット/
0.7 x 3.15 x 5スロット
18 x 80 x 5スロット/
0.7 x 3.15 x 5スロット
最大荷重 キログラム / ポンド 1080 / 2380 1176 / 2592 1296 / 2857
標準荷重 キログラム / ポンド 900 / 1984 980 / 2160 1080 / 2381
スピンドル
最大スピンドル馬力(ピーク出力) HP 42 42 42
主軸速度 rpm 15,000 15,000 15,000
スピンドルテーパー ISO 40 BT40 BT40 BT40
スピンドル冷却方式 - オイルチリング オイルチリング オイルチリング
送り速度
早送りX / Y / Z M / 分
Ipm
48 / 48 / 36
1890 / 1890 / 1417
48 / 48 / 36
1890 / 1890 / 1417
48 / 48 / 36
1890 / 1890 / 1417
切削送りX / Y / Z M / 分
lpm
15 / 15 / 10
591 / 591 / 394
15 / 15 / 10
591 / 591 / 394
10 / 15 / 15
591 / 591 / 394
正確さ
位置決め精度 mm /インチ 0.01 / 0.00039 0.01 / 0.00039 0.01 / 0.00039
繰り返し精度 mm /インチ ±0.003 / ±0.00012 ±0.003 / ±0.00012 ±0.003 / ±0.00012
ATCツールマガジン
ツールマガジン式(ナイフアーム式) - 36T 36T 36T
最大工具径(隣接工具あり) mm / インチ 65 / 2.6 65 / 2.6 65 / 2.6
最大工具径(隣接工具なし) mm / インチ 130 / 5.1 130 / 5.1 130 / 5.1
工具長 mm / インチ 250 / 9.8 250 / 9.8 250 / 9.8
ツールロード キログラム / ポンド 7 / 15.4 7 / 15.4 7 / 15.4
アーム式工具マガジンの工具交換時間(工具間、60Hz) 秒。 1.9 1.9 1.9
一般的な
水タンク容量 リットル/ガロン 350 / 92.5 350 / 92.5 400 / 105.7
切りくず除去方法 - チェーンタイプ
チップコンベヤー
チェーンタイプ
チップコンベヤー
チェーンタイプ
チップコンベヤー
空気圧源 MPa / psi 0.5 / 72.5 0.5 / 72.5 0.5 / 72.5
電力需要 KVA 35 35 35
床面積(幅×奥行) mm /インチ 3400 x 2240 /
134×88
3800 x 2240 /
150×88
4200 x 2240 /
169x 88
重量 kgs / bs 6280 / 13845 7180 / 15829 7980 / 17953
