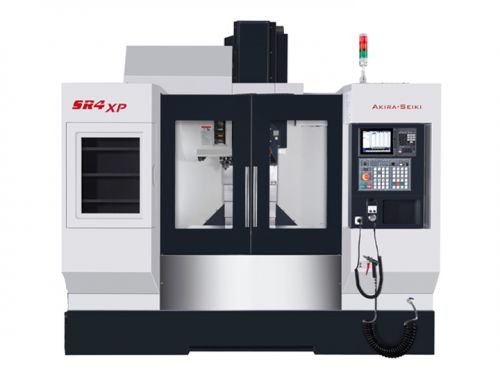

Centro de mecanizado vertical-SR45 XP

Caracteristicas :

Selección primaria para general
16 modelos
JR / SR - Performa Junior

    SR32 XP SR42 XP SR45 XP SR52 XP SR55 XP
SISTEMA DE CONTROL AKIRA M: 845 (compatible con el código Fanuc G)
VIAJE
Recorrido del eje X mm / pulgada 815 / 32,1 1050 / 41,3 1150 / 45,3 1300 / 51,2 1350 / 53
Recorrido del eje Y mm / pulgada 540 / 21,3 540 / 21,3 640 / 25 540 / 21,3 640 / 25
Recorrido del eje Z mm / pulgada 560 / 22 560 / 22 660 / 26 560 / 22 660 / 26
Nariz del husillo a la superficie de la mesa mm / pulgada 75 ~ 635 / 3-25 75 ~ 635 / 3 ~ 25 100-760 / 4 ~ 30 75 ~ 635 / 3-25 100 ~ 760 / 4 ~ 30
Centro del husillo a la cubierta de la columna mm / pulgada 550 / 21,7 550 / 21,7 640 / 25 550 / 21,7 640 / 25
MESA
Tamaño de la mesa (L x W) mm / pulgada 950 x 480 /
37,4 x 19
1200 x 480 /
47,2 x 19
1300 x 600 /
51,1 x 23,6
1450 x 480 /
57 x 19
1500 x 600 /
59 x 23,6
Ranura T mm / pulgada 18 x 80 x 5 ranuras /
0.7 x 3.15 x 5 ranuras
18 x 80 x 5 ranuras /
0.7 x 3.15 x 5 ranuras
18 x 100 x 5 ranuras /
0.7 x 3.94 x 5 ranuras
18 x 80 x 5 ranuras /
0.7 x 3.15 x 5 ranuras
18 x 100 x 5 ranuras /
0.7 x 3.94 x 5 ranuras
Max. Cargando kg / lb 1080 / 2381 1176 / 2593 1560 / 3440 1296 / 2857 1800 / 3968
Carga estándar kg / lb 900 / 1984 980 / 2161 1300 / 2867 1080 / 2381 1500 / 3307
HUSO
Max. Potencia del motor (pico) HP 18 años 18 años 18 años 18 años 18 años
Max. Velocidad RPM 11,000 11,000 11,000 11,000 11,000
Husillo cónico   BT40 BT40 BT40 BT40 BT40
ALIMENTAR
Alimentación rápida X / Y / Z M / min ipm 30 / 30 / 25
1181 / 1181 / 984
30 / 30 / 25
1181 / 1181 / 984
30 / 30 / 25
1181 / 1181 / 984
30 / 30 / 25
1181 / 1181 / 984
30 / 30 / 25
1181 / 1181 / 984
Corte de alimentación X / Y / Z M / min ipm 12 / 12 / 10
472 / 472 / 394
12 / 12 / 10
472 / 472 / 394
12 / 12 / 10
472 / 472 / 394
12 / 12 / 10
472 / 472 / 394
12 / 12 / 10
472 / 472 / 394
EXACTITUD
Posicionamiento mm / pulgada 0.01 / 0.00039 0.01 / 0.00039 0.01 / 0.00039 0.01 / 0.00039 0.01 / 0.00039
Repetibilidad mm / pulgada ± 0,003 / ± 0,00012 ± 0,003 / ± 0,00012 ± 0,003 / ± 0,00012 ± 0,003 / ± 0,00012 ± 0,003 / ± 0,00012
ATC
Brazo de almacenamiento de herramientas ATC - 24T 24T 24T 24T 24T
Max. Diámetro de herramienta mm / pulgada 80 / 3.2 80 / 3.2 80 / 3.2 80 / 3.2 80 / 3.2
Max. Diámetro de herramienta
(Sin herramienta vecina)
mm / pulgada 150 / 5,9 150 / 5,9 150 / 5,9 150 / 5,9 150 / 5,9
Max. Longitud de la herramienta mm / pulgada 250 / 9.8 250 / 9.8 250 / 9.8 250 / 9.8 250 / 9.8
Max. Peso de la herramienta kg / lb 15 / 7 15 / 7 15 / 7 15 / 7  15 / 7
Tiempo de herramienta a herramienta (60hz) segundo. 2.2 2.2 2.2 2.2 2.2 2.2 2.2 2.2 2.2 2.2
GENERAL
Capacidad del tanque litro / gal 350 / 92,5 350 / 92,5 350 / 92,5 400 / 105,7 400 / 105,7
Eliminación de virutas - Tornillo de la viruta Tornillo de la viruta Tornillo de la viruta Tornillo de la viruta Tornillo de la viruta
Requisito de presión de aire Mpa / psi 0.5 / 72.5 0.5 / 72.5 0.5 / 72.5 0.5 / 72.5 0.5 / 72.5
Requisitos de energía kVA 30 30 30 30 30
Espacio de piso mm / pulgada 3020 x 2240 /
119x 88
3370 x 2240 /
133 x 88
3450 x 2495 /
136 x 98
3870 x 2240 /
154 x 88
3870 x 2495 /
154 x 98
Peso kg / lb 4900 / 10805 5800 / 12790 7810 / 17218 6600 / 14553 8110 / 17879
